Proyecto ZNE

« 1 de 3 »



Transmitancia global de la envolvente

Transmitancia media de los huecos

Factor de pérdidas total

%

Aporte ventilación

%

Pérdidas por puentes térmicos

Cubierta

Conglomerado madera-cemento (CMC) 3,5 cm, forjado unidireccional de EPS 20+5 EPS, aislamiento XPS 15 cm, hormigón con arlita formación de pendientes 7cm, lámina de impermeabilización tipo EPDM, fieltro geotextil de fibra de PP, capa de grava lavada blanca de 10 cm,. Espesor total: 45 cm. U: 0,190 W/(m2K).

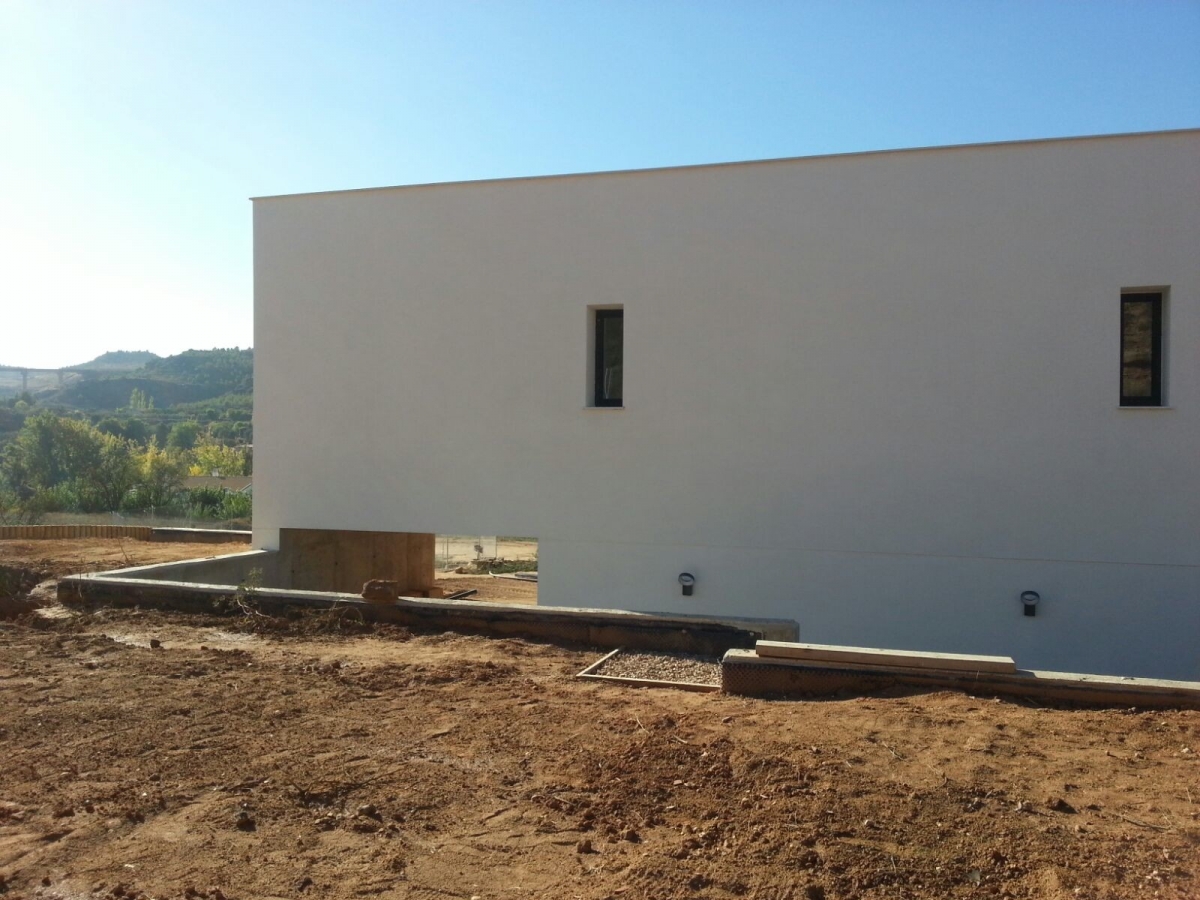

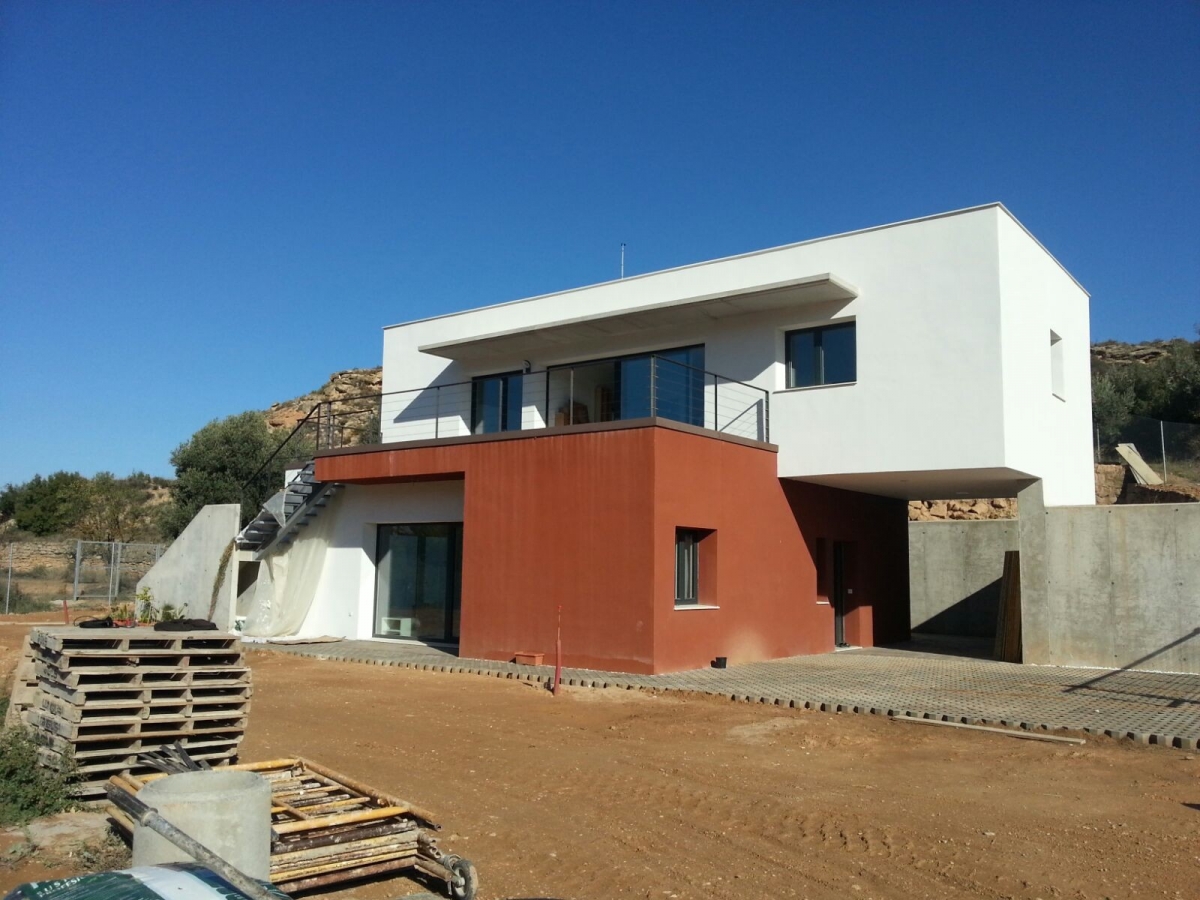

Fachadas en todas las orientaciones

Mortero de cal hidrófugo de 2cm, tablero aglomerado de virutas de madera y cemento (CMC) 3,5 cm, aislamiento EPS de 20 cm, CMC 3,5cm,Yeso 1,5 cm. Espesor total: 41,5 cm. U: 0,162 W/(m2K).

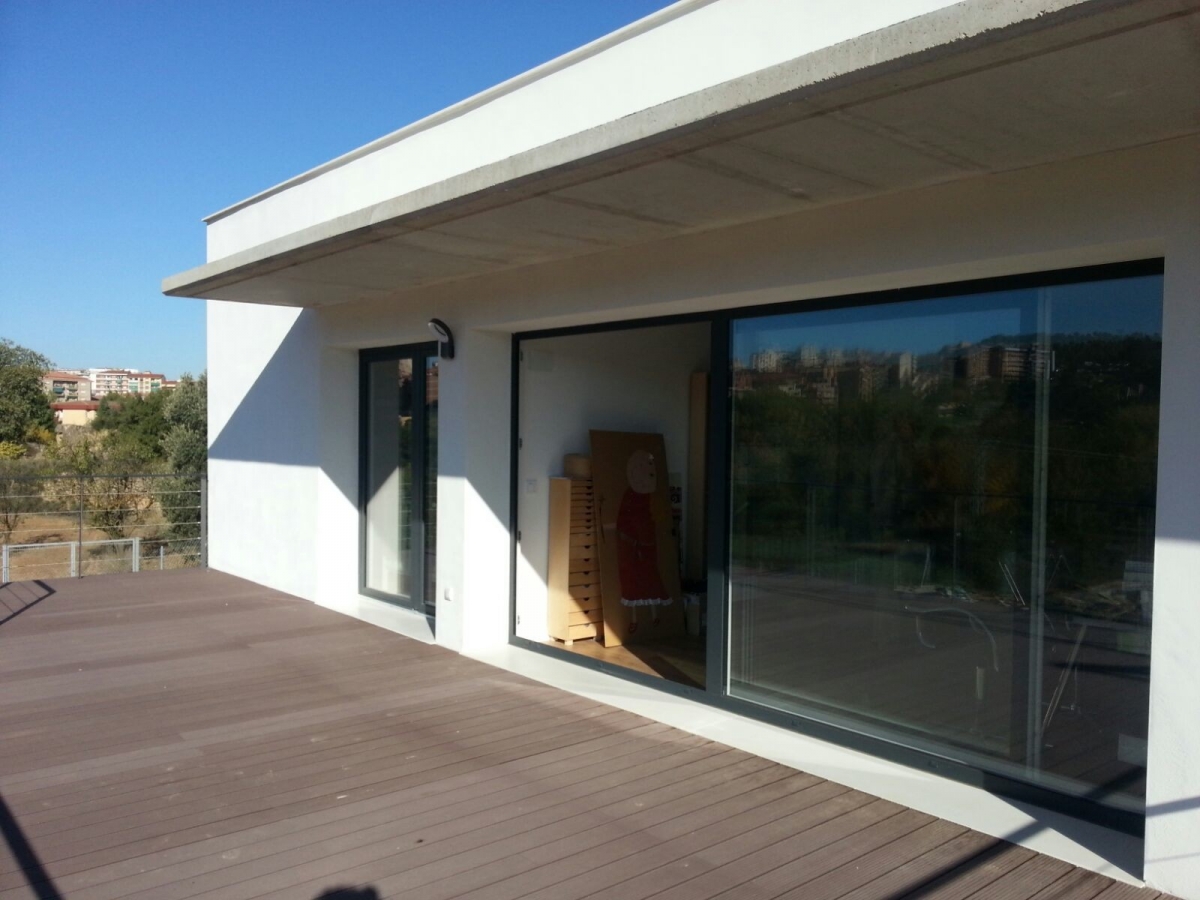

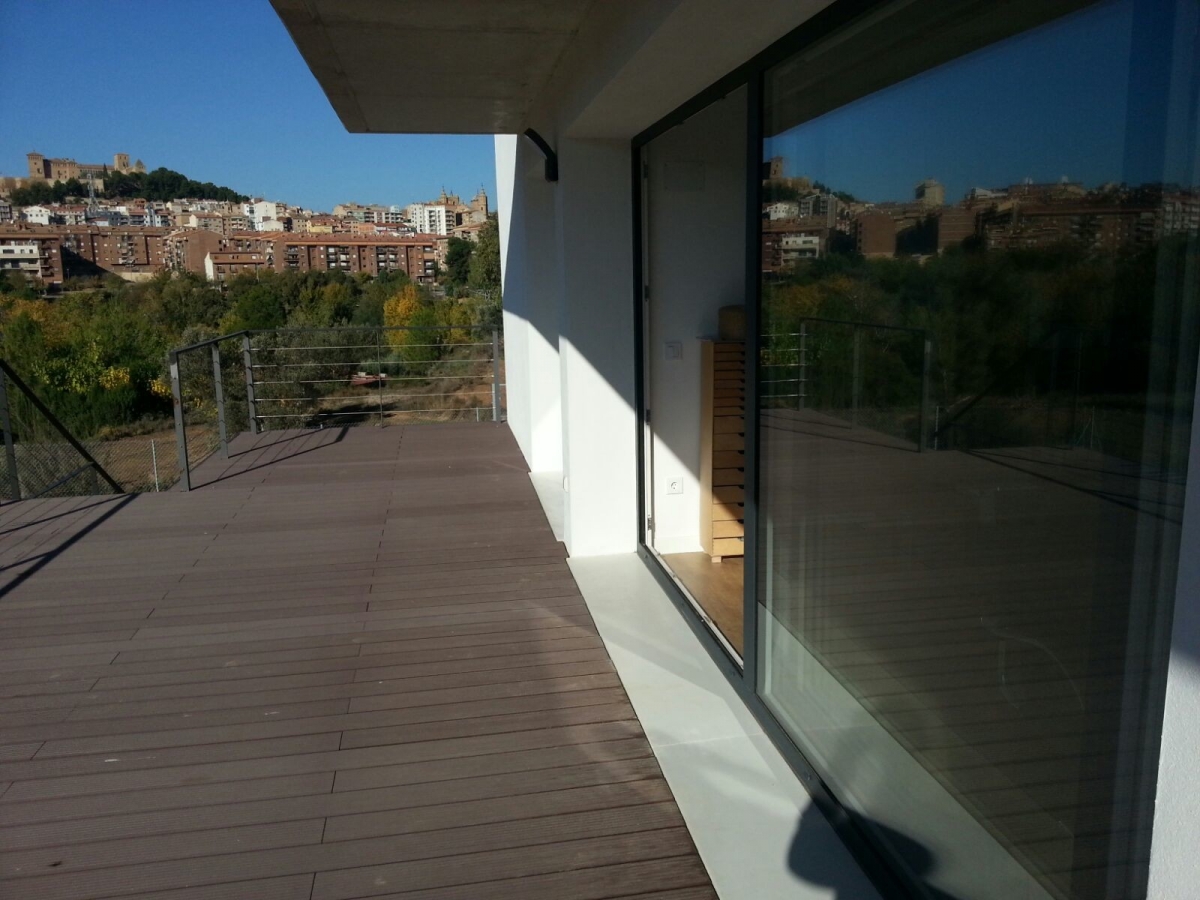

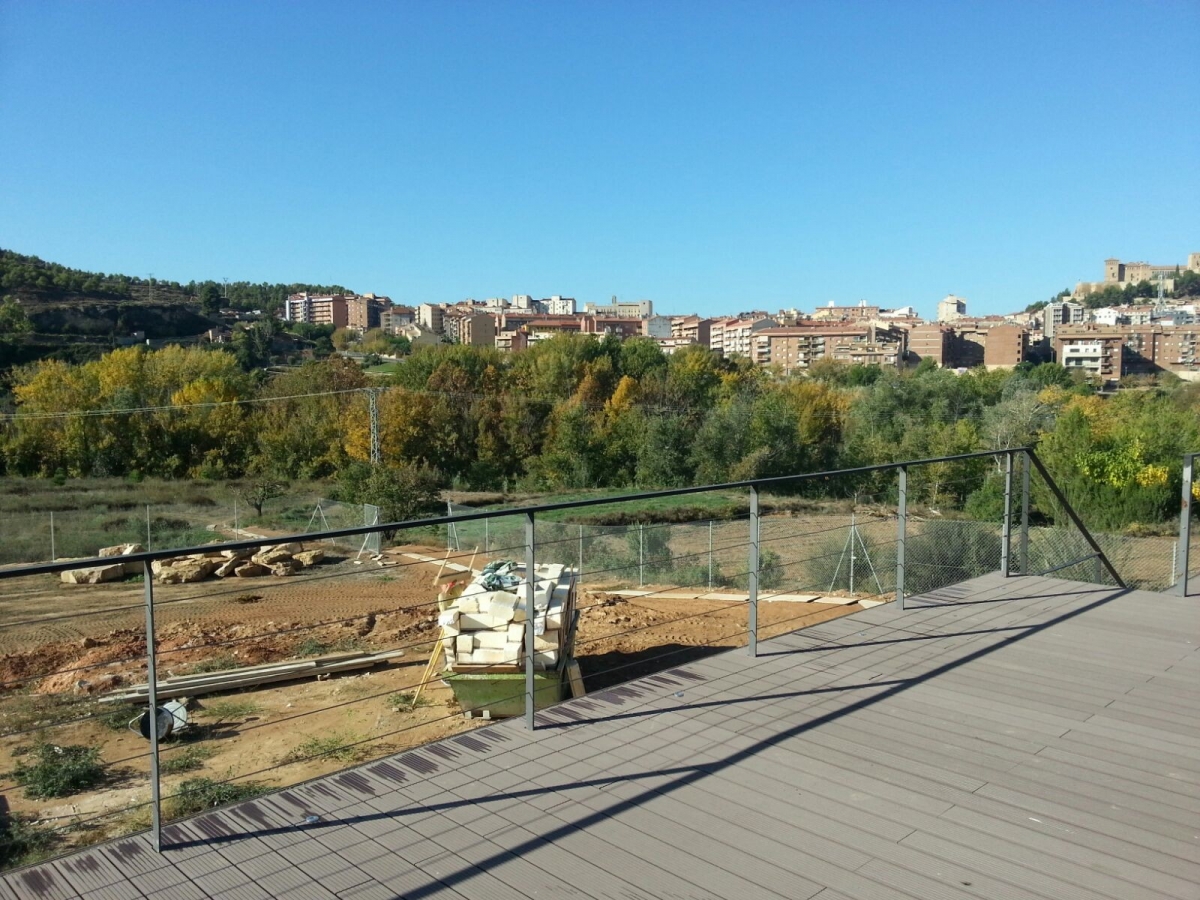

Terraza

Conglomerado de madera cemento (CMC) 3,5 cm, forjado unidireccional de EPS 20+5 EPS, aislamiento XPS 15 cm, hormigón con arlita formación de pendientes 7 cm, lámina de impermeabilización tipo EPDM, fieltro geotextil de fibra de PP, tarima de madera exterior . Espesor total: 41,5 cm. U 0,19 W/(m2K).

Soleras con el terreno

Encachado de piedra de 10 cm, solera de hormigón armado de 15 cm, asilamiento XPS 4cm, recrecido de mortero de cemento 4cm, solado de tarima de madera. Espesor total: 29c. U:0,62 W/(m2K).

Forjado en contacto con exterior

Aislamiento XPS de 15 cm, CMC de 3,5cm, forjado unidireccional de EPS 20+5 EPS, recrecido de morteso de cemento 4cm, solado de tarima de madera. Espesor total :39 cm. U: 0,260 W/(m2K).

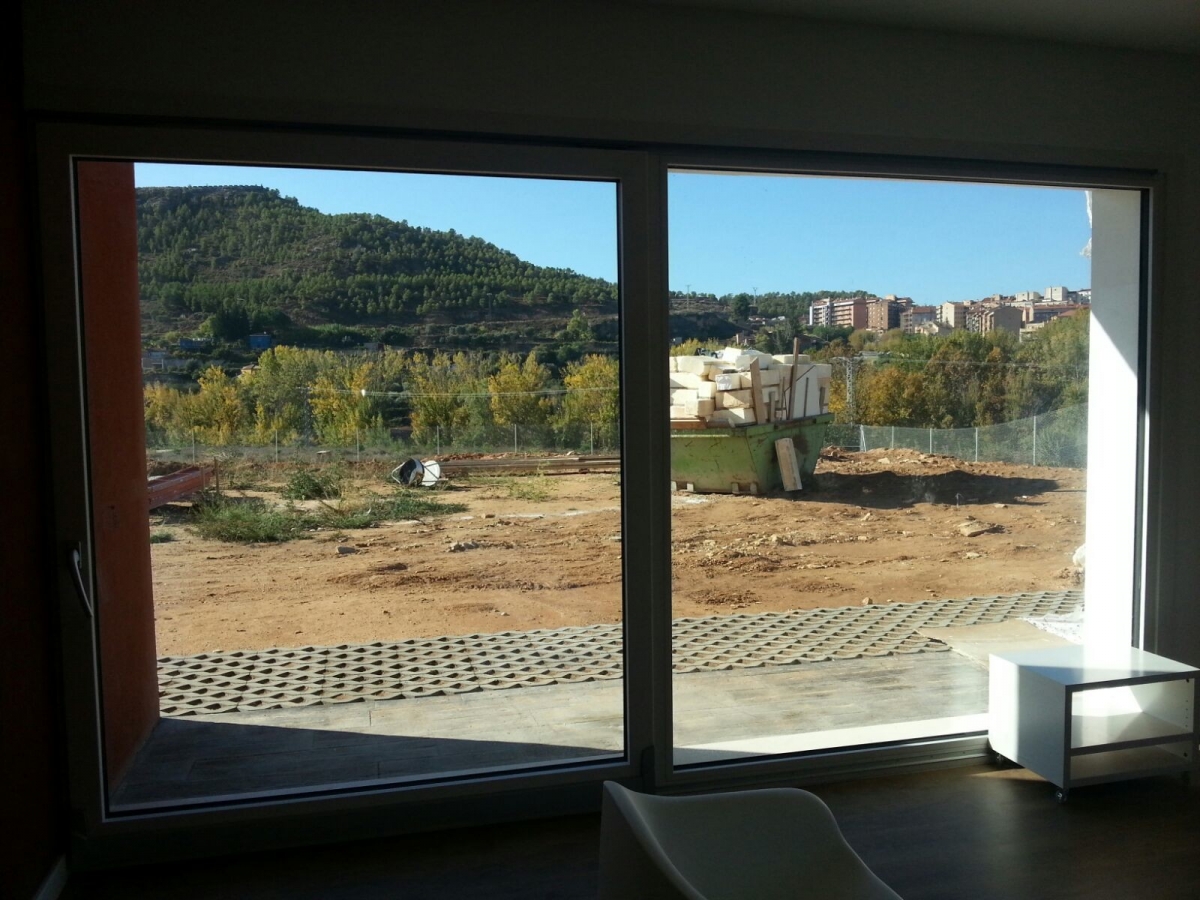

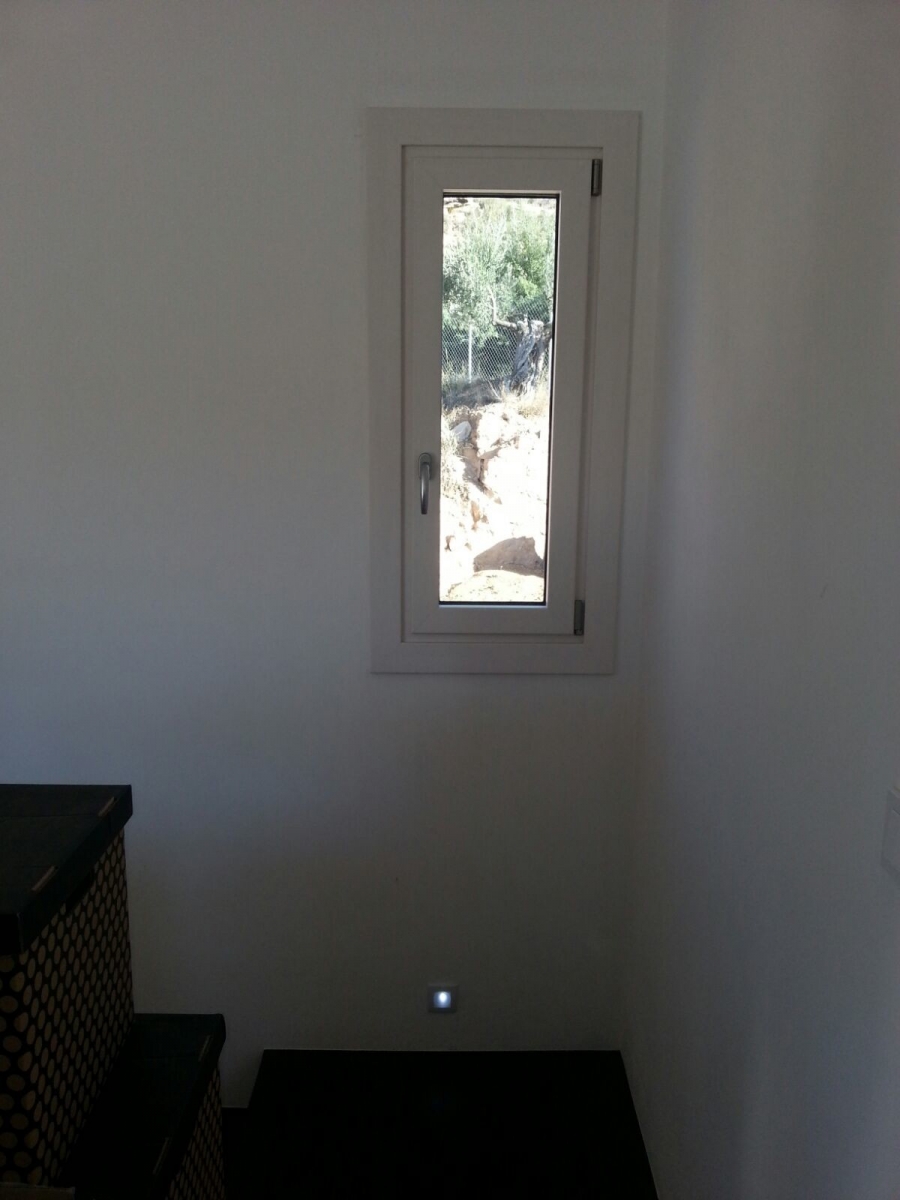

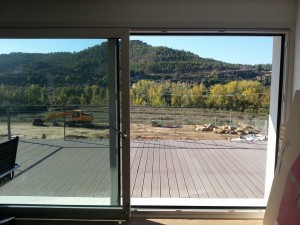

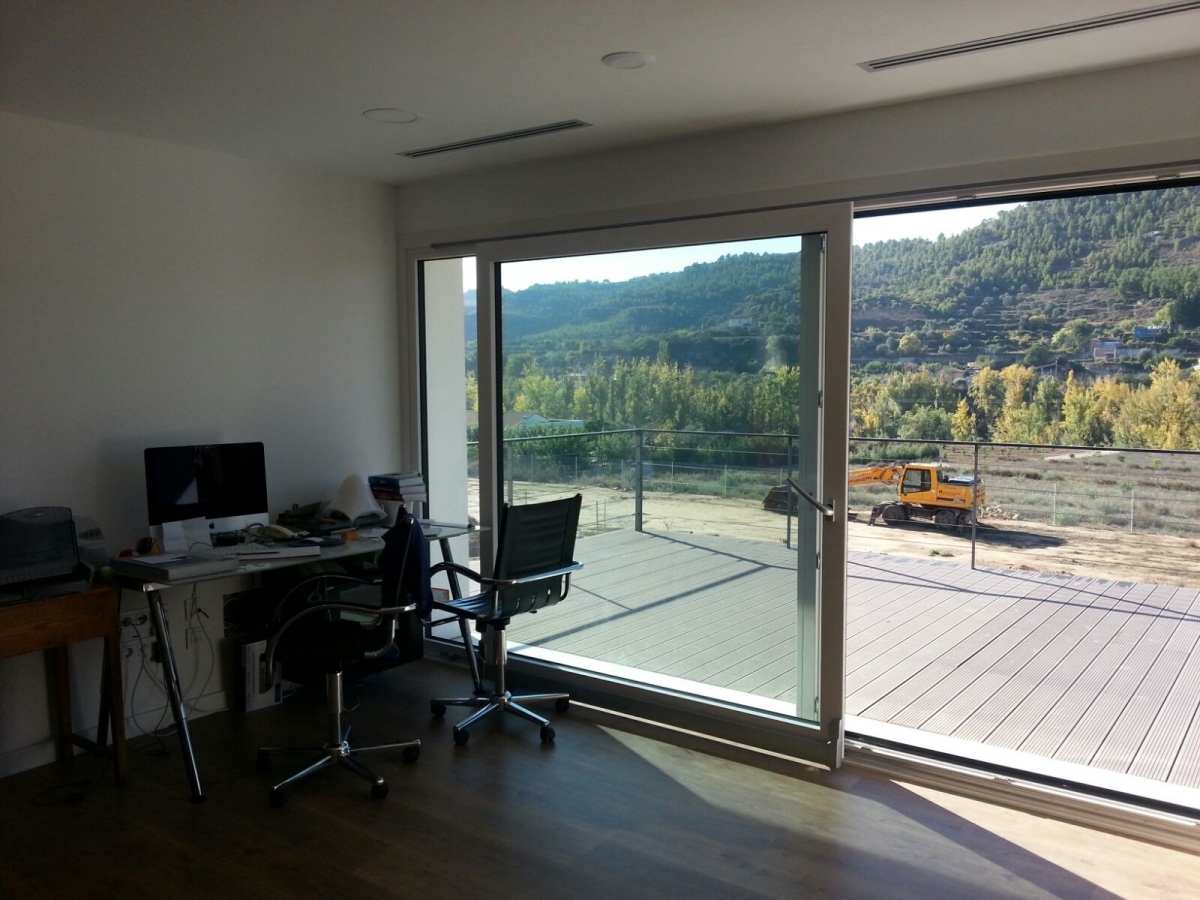

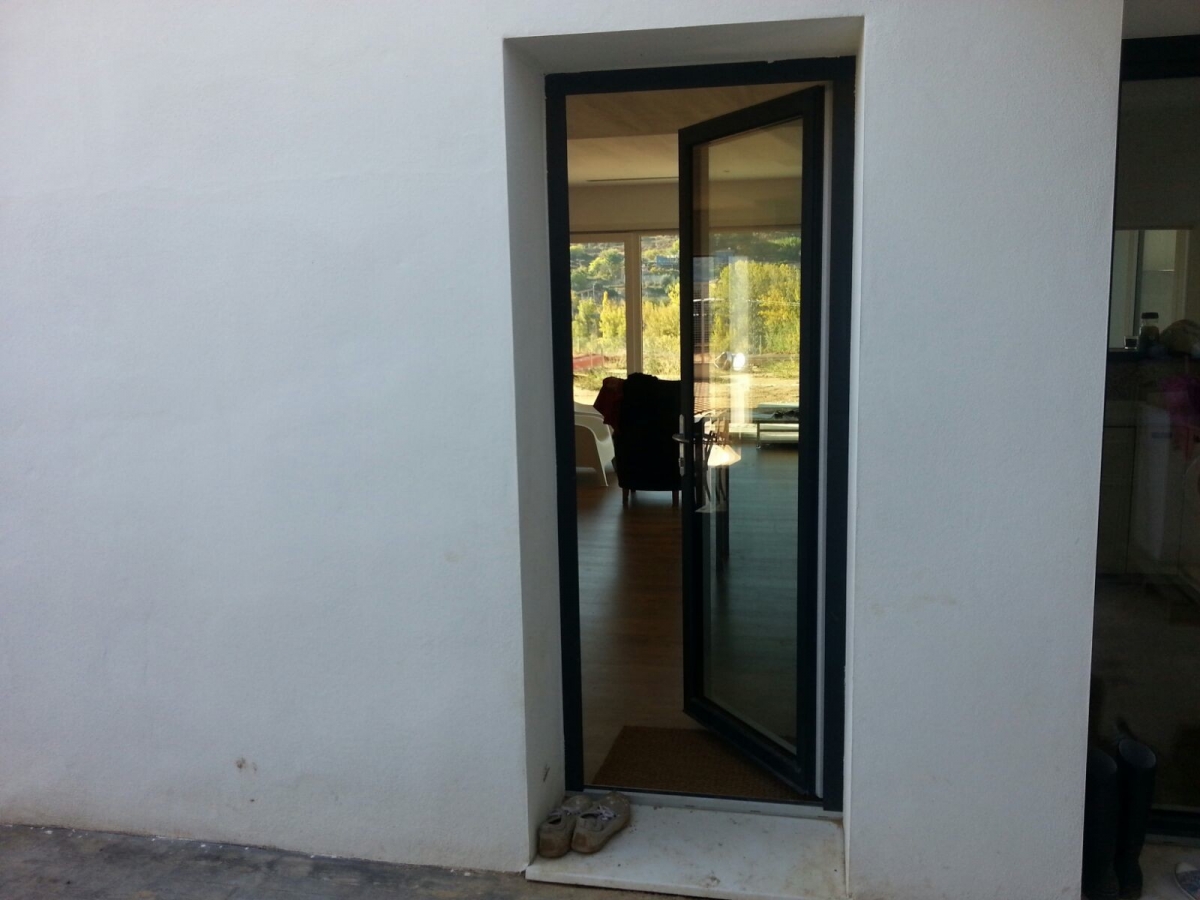

Huecos o ventanas exteriores

Formadas por carpintería exterior mixta de madera y aluminio de la marca UNI-ONE serie COMPLANARE. Vidrio triple bajo emisivo y con vidrio laminado según la posición. Factor solar g:0,58.

Sistema de climatización

Sistema de climatización para cubrir demanda pico de calor y frío y producción de ACS. Equipo generador mediante bomba de calor aerotérmica marca DE DIETRCH modelo ALEZIO AWHP 8MR-3-Depósito acumulación de ACS de 200l. Depósito de inercia frío /calor de 100l. Regulación mediante termostato por planta y elecrtoválcula automática.

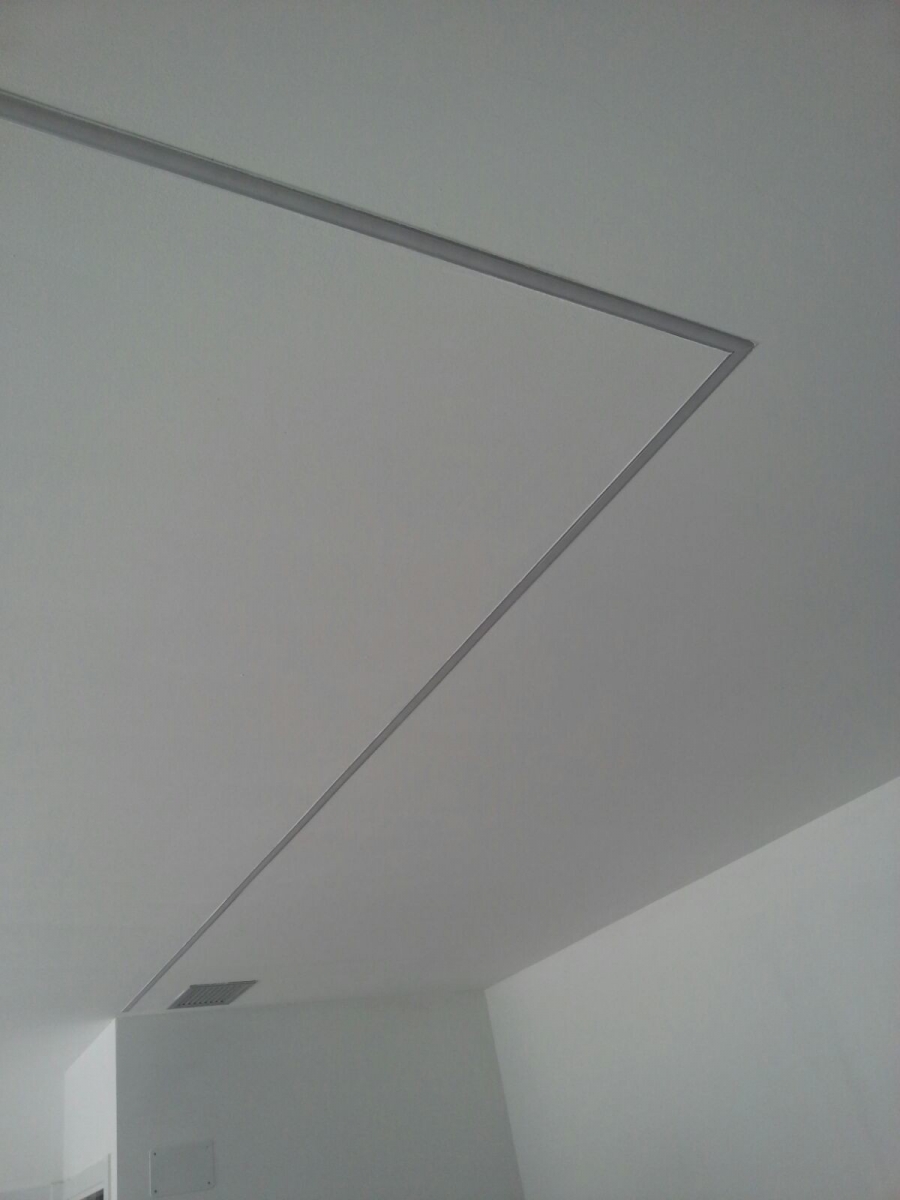

Sistema de ventilación mecánica controlada (VMC)

Sistema de Ventilación Controlada (VMC) de doble flujo con recuperador de calor de la marca SIBER modelo EXCELENT 400+ homologado para vivienda pasiva. Caudal máximo 300m3/h. Potencia máxima absorbida 98W. Filtros tipo G3.
